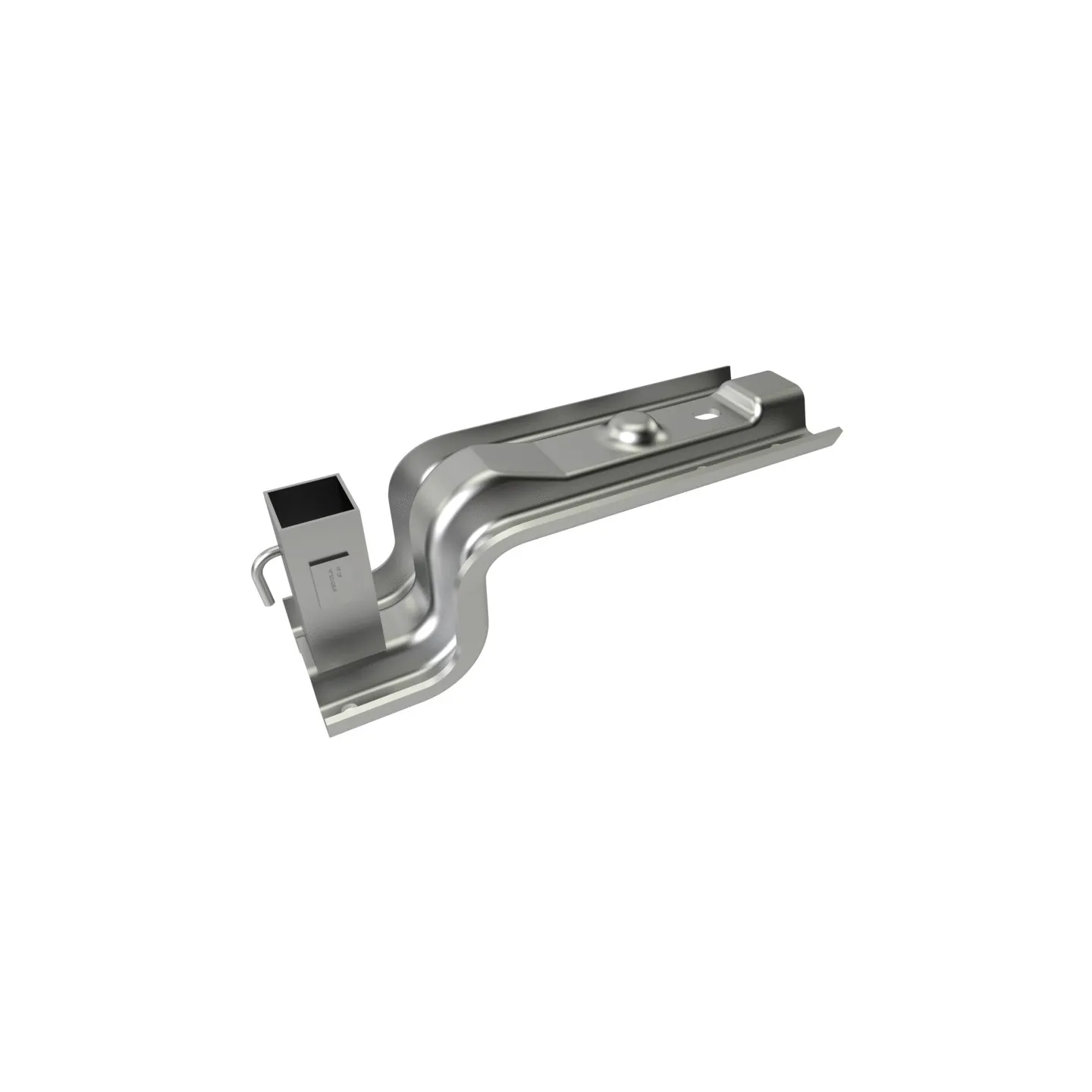

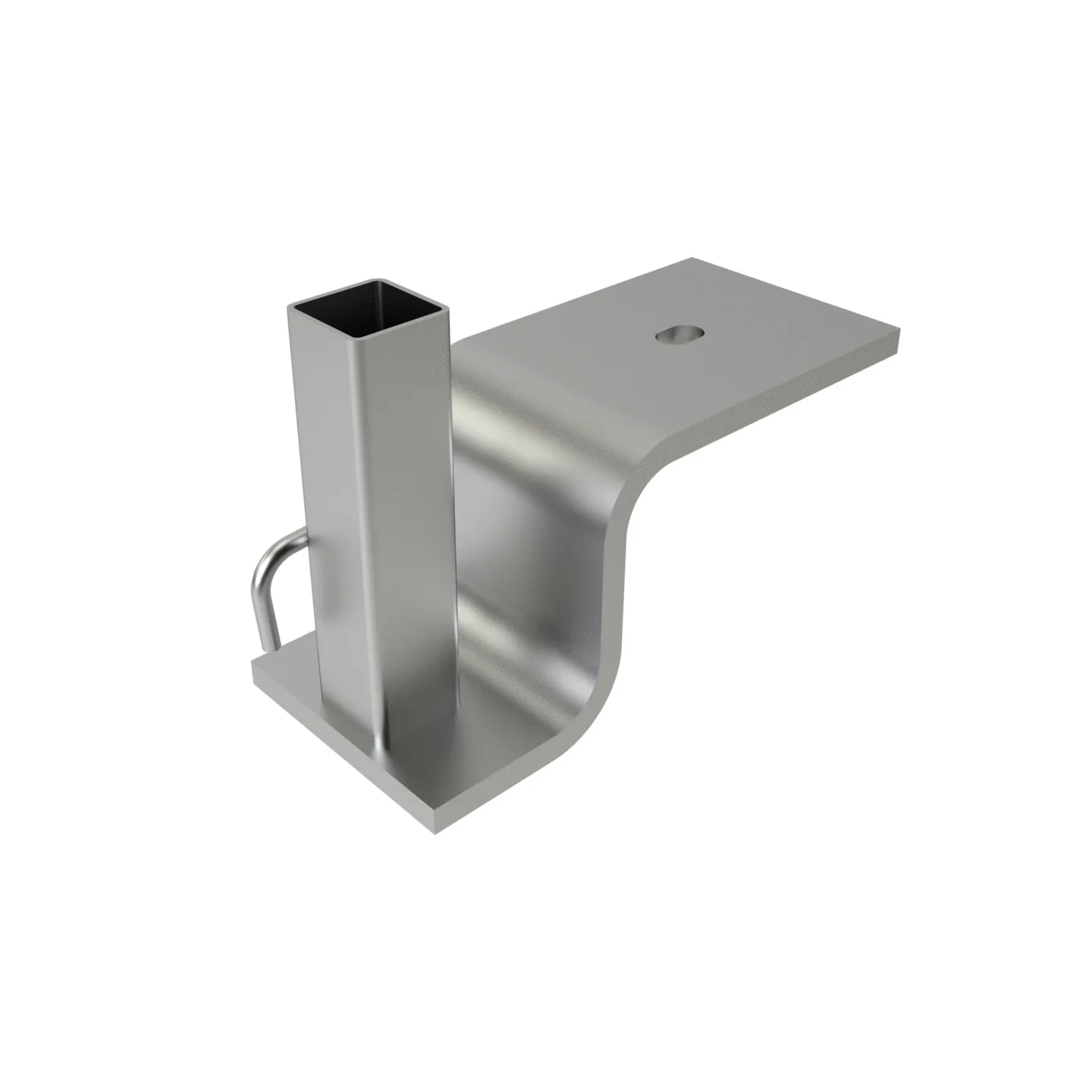

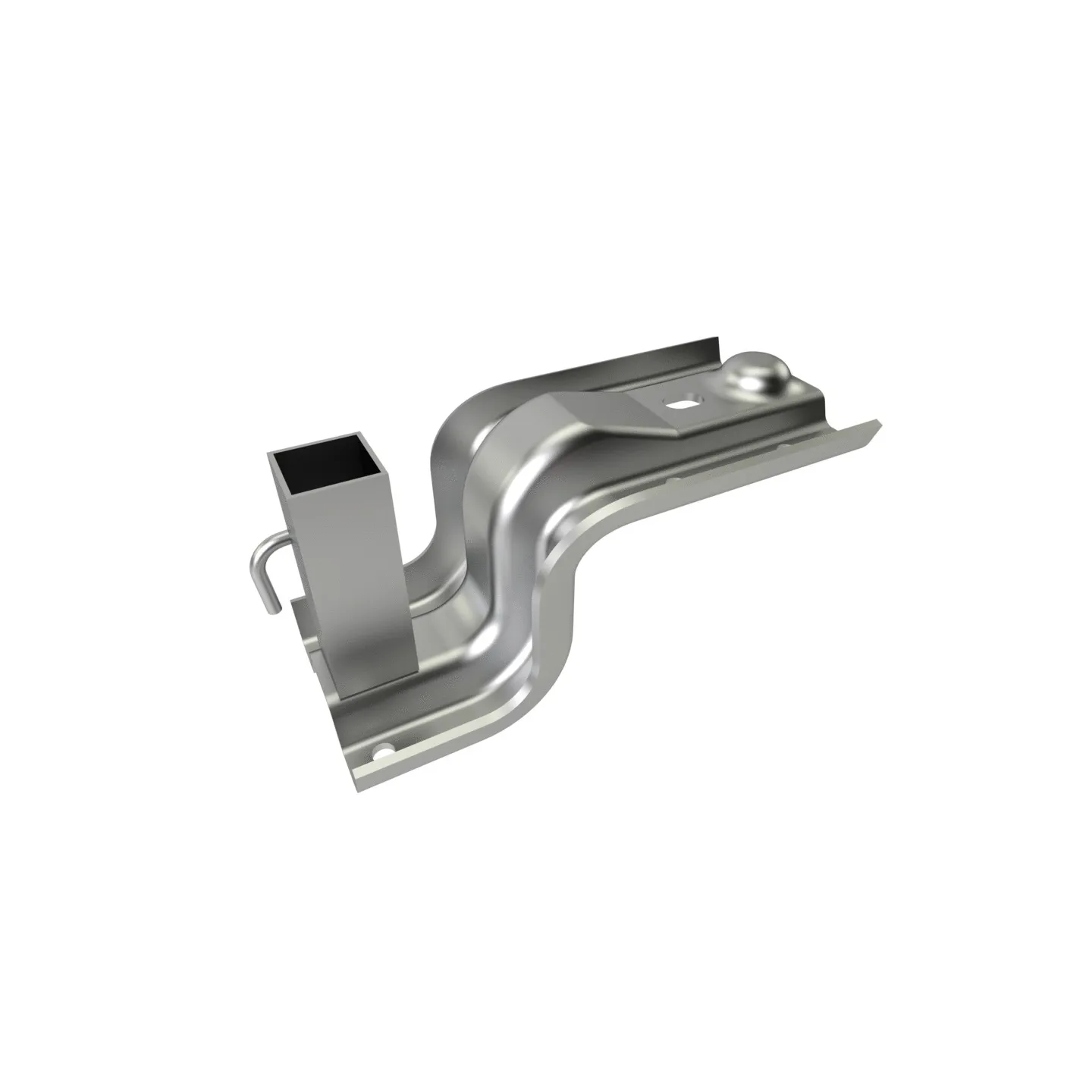

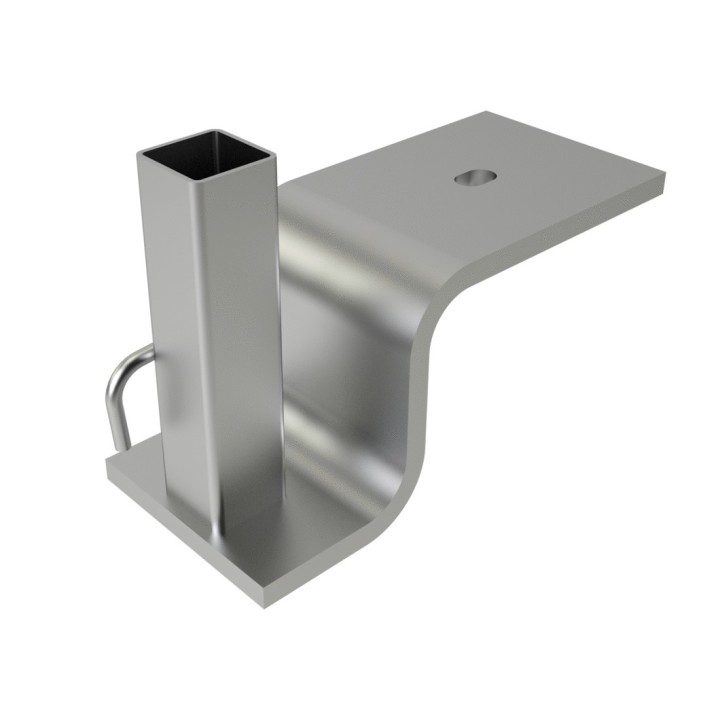

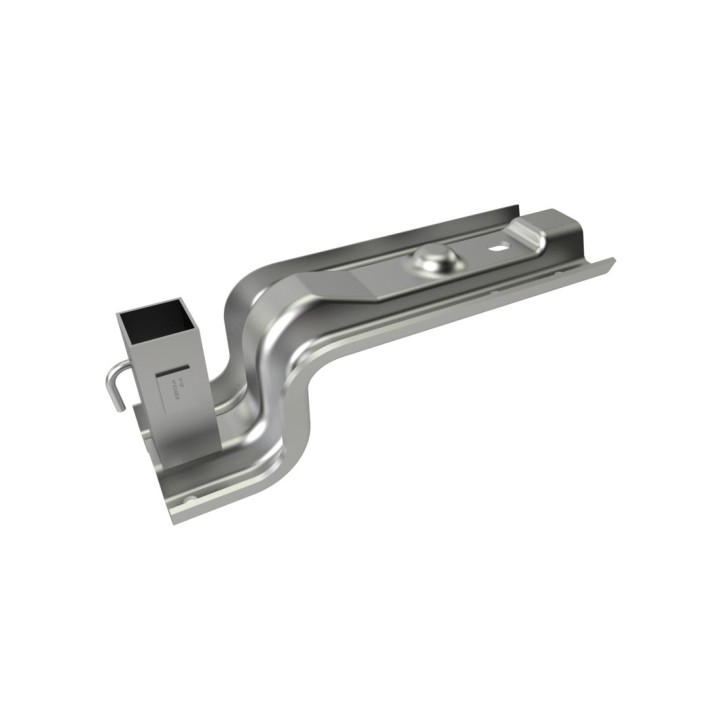

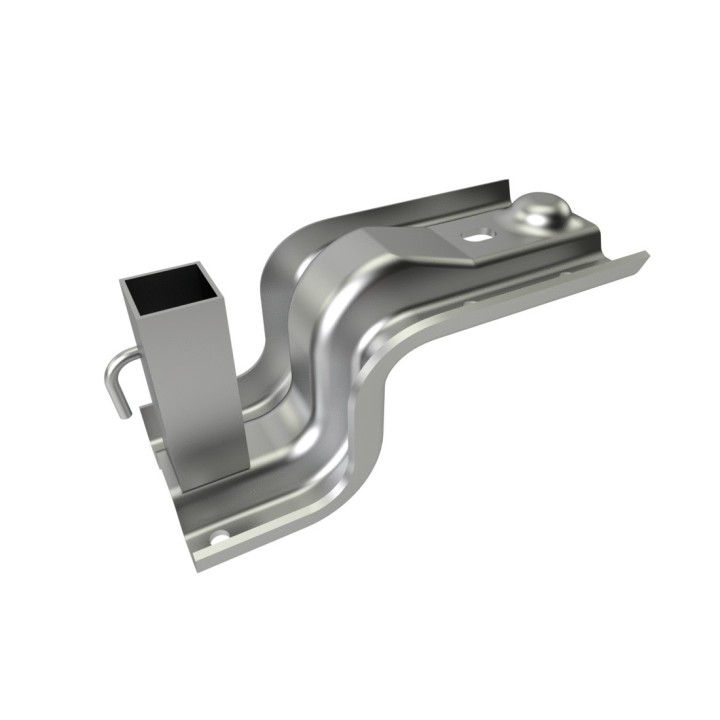

Fixations sur Z
Normes :
  • NF P93-355,
  • NF EN 13374 A
Cette fixation en Z s’adapte sur tous les types d’acrotères à relevé d’étanchéité non isolés.

Fixations sur Z

Normes :
  • NF P93-355,
  • NF EN 13374 A
Cette fixation en Z s’adapte sur tous les types d’acrotères à relevé d’étanchéité non isolés.
Référence

Ref: MLFLR19/15
Code: A0013024
Poids: 1,76kg
Prix 22,00 € HT
Panier
Devis

Ref: MLFLR19/17
Code: A0013025
Poids: 2,45kg
Prix 23,00 € HT
Panier
Devis

Ref: MLFLR19/19
Code: A0013023
Poids: 2,56kg
Prix 20,00 € HT
Panier
Devis

Avantages

Effort à l’arrachement et temps de pose réduit, une seule fixation. Vis de fixation noyée dans le Z. Pas de pièce en plus pour l’inclinaison et la fixation de la couvertine. Pose sur support métallique acier par vis autoforeuses.

Utilisation

Fixation sur Z renforcé pour garde-corps temporaire.

2 nervures profondes permettent de rigidifier le Z tout en réduisant le poids de la fixation 30% de poids en moins.

Fixation pour charpentes métalliques : 4 trous de fixation pour fixer le Z sur charpente métallique à l'aide de 4 vis autoperceuses Ø 6,3 mm.

Fixation pour acrotère béton : 1 seul trou de fixation pour fixer le Z sur acrotère béton à l'aide d'une cheville mécanique ou chimique M10 adaptée au support.

Existe en longueur de déport de 150 mm et 250 mm

En acier ép. 5 mm galvanisé après fabrication selon la norme EN-1461

Logement potelet 31x31 pour potelet carré 28x28 mm

Platine ZR 150 :encombrement de 245 x 124 x 115 mm / cotes de largeur min : 120 mm. Hf : 94 mm. Ep : 32 mm acrotère non isolé

Platine ZR 250 : encombrement : 357 x 124 x 115 mm / cotes de largeur min : 120 mm. Hf : 94 mm. Ep : 132 mm acrotère isolé, épaisseur isolation 100 mm max

Diamètre de fixation : 25 x 13 mm

Notice de montage

Téléchargement (871.66KB)

Fiche produit

Téléchargement (542.54KB)

Attestation de conformité

Téléchargement (310.31KB)
  • NF P93-355
  • NF EN 13374 A
